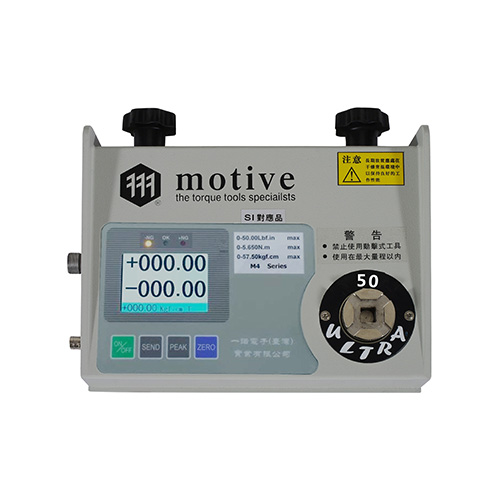

M4系列彩屏转轴扭力测试仪可测试自动停止式电动，气动工具，扭力扳手，扭力起子及配合三爪夹具，测试各种零件的扭力等。
台湾一诺M4彩屏转轴扭力测试仪特点：
1、精度±0.2%。采样频率3KHZ
2、力值5 位数据稳定显示0.0001N.m 角度0.01 度
3、窗口界面可个性化定制
4、窗界面可显示 测量扭力值T 测量角度°，速度V 等参数
5、也可同时显示正转和反转扭矩转轴测试。
6、抗干扰设计：对常规通讯干扰和电磁干扰(电机，电火化)，仪器能保持稳定的测试。
7、可连接电脑图形动态实时显示，带控制输出，直接连接PLC 等。
8、角度，转速( 需另接传感器)。
台湾一诺M4彩屏转轴扭力测试仪技术参数：
| 型号 |
量程 |
显示值 |
分辨率 |
|
M4-1N.m |
1N.m（N×360°） |
1.000 N.m（360.00°） |
0.001N.m(0.01°) |
|
M4-5N.m |
5N.m（ N×360°） |
5.000 N.m（360.00°） |
0.001N.m(0.01°) |
|
M4-10N.m |
10N.m（ N×360°） |
10.00 N.m（360.00°） |
0.01N.m(0.01°) |
|
M4-20N.m |
20N.m（ N×360°） |
20.00 N.m（360.00°） |
0.01N.m(0.01°) |
|
M4-50N.m |
50N.m（ N×360°） |
50.00 N.m（360.00°） |
0.01N.m(0.01°) |
|
M4-100 N.m |
100N.m（ N×360°） |
100.0 N.m（360.00°） |
0.01N.m(0.01°) |
|
M4-200 N.m |
200N.m（ N×360°） |
200.0 N.m（360.00°） |
0.01N.m(0.01°) |
|
M4-500 N.m |
500N.m（ N×360°） |
500.0 N.m（360.00°） |
0.01N.m(0.01°) |
|
M4-1000 N.m |
1000N.m（ N×360°） |
1000 N.m（360.00°） |
1N.m(0.01°) |
|
测量单位 |
N.m(N.cm), Kgf.cm (gf.cm) , Lbf.in(ozf.in)自动换算 |
||
|
输出器尺寸图 |
型号 |
IP50 |
IP100 |
IP200 |
IP500 |
输出器外形图 |
|
A |
Φ50 |
Φ60 |
Φ60 |
Φ80 |
|
|
|
B |
63 |
73 |
73 |
99 |
||
|
C |
10 |
10 |
10 |
15.5 |
||
|
D |
Φ90 |
Φ110 |
Φ110 |
Φ140 |
||
|
E |
Φ74 |
Φ90 |
Φ90 |
Φ116 |
||
|
F(三等分) |
Φ6.3 |
Φ8.3 |
Φ8.3 |
Φ10.5 |
||
|
G(方口) |
9.5sq |
9.5sq |
12.7sq |
19sq |
