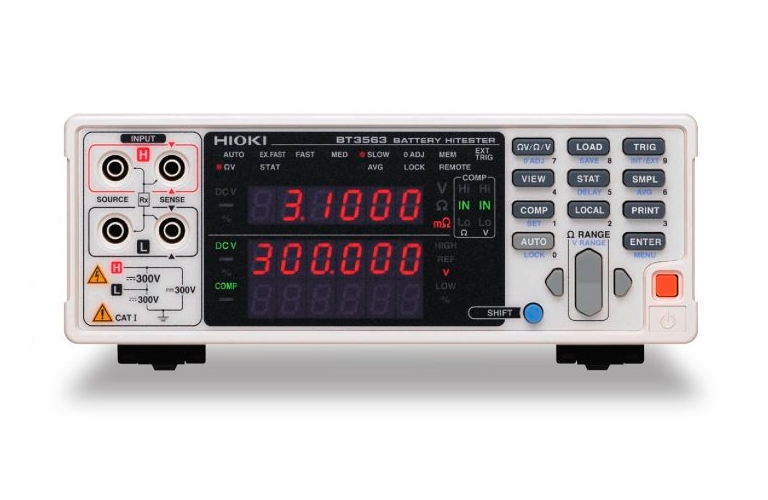

日本日置电池测试仪BT3562
大型电池单元&高压电池检查的高速电池测试仪
● 可直接测量高达300V的电压（BT3563）
● 用于检查高电压电池组/电池单元的生产线
● 大型（低电阻）电池单元检查
● 多种接口可用于高速自动化产线中
※ 判断合格的标准值需要用户根据电池种类进行输入。
测量线为非标配产品。需要的话，请购买选件。具备EXT I/O的公头连接器（系统侧）供使用。
日本日置电池测试仪BT3562的测量参数：
| BT3563/BT3563-01 | BT3562/BT3562-01 | |
|---|---|---|
| zuida输入电压 | 额定输入电压：DC±300V | 额定输入电压：DC±60V |
| 电阻测量量程 | 3mΩ (zuida显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (zuida显示3100.0Ω，分辨率100mΩ)，7档切换 | |
| 电压测量量程 | DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3档切换 | DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2档切换 |
| 测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.） | ||
| 显示 | 电阻31000，电压600000，LED | |
| 采样时间 | EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms | |
| 整体测量时间 | 响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同） | |
| 比较功能 | 判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，zuidaDC 50mA） | |
| 模拟输出 | 仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V） | |

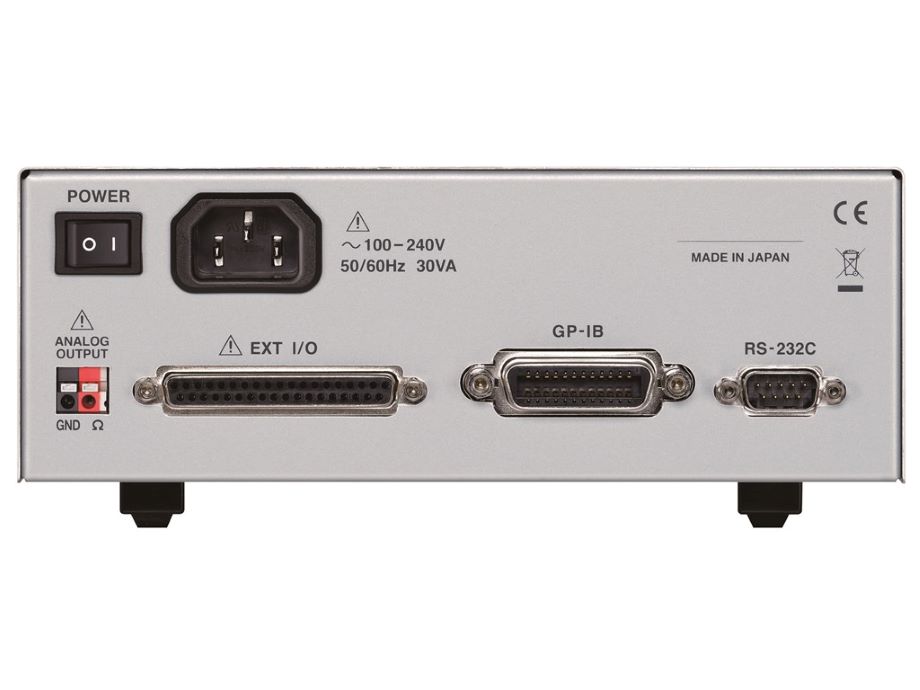

| 接口 | EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB（仅-01机型） | |
| 体积和重量 | 215W×80H×295Dmm，2.4kg | |
| 附件 | 电源线×1 | |
日本日置电池测试仪BT3562的选件：
测试线（用于BT3563/BT3562的高电压电池测试）
针型测试线L2100:用于测量高电压电池，zuidaDC 600V，仅适用于BT3563和BT3562
测试线 （用于BT3563/BT3562或3561测量60V以下的电池）
夹型测试线L2107:A:130 mm, B:83 mm, L:1.1 m
4端子测试线 9453:A:280 mm, B:118 mm, L:1.36m
大夹型测试线 9467:2叉-探头之间:30cm, 线长: 1.1m (非CE标记产品)
针型测试线9770:A：260mm B：140mm L：850mm DC 70V
针对小电极测量的直径1.8mm的单轴伸缩
针型测试线9771:A：260mm B：138mm L：850mm DC 70V
针对基板上小孔和微小对象测量，0.2mm平行测量的针型
调零板 9454:用于9461或9465
RS-232C 连接线 9637:9pin-9pin，1.8m长
GP-IB连接线9151-02:2m长
