AC/DC电流传感器CT6876
CT6876/CT6876-01抗干扰性强
CT6876/CT6876-01支持电流测量进化的技术

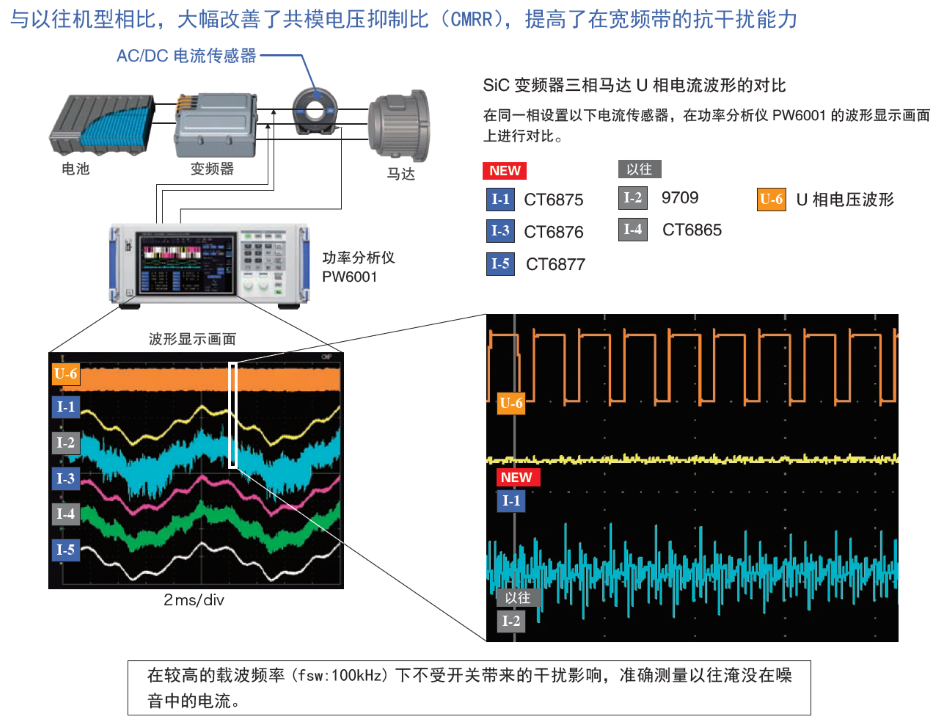

CT6876/CT6876-01与功率分析仪PW6001 的组合使用示例

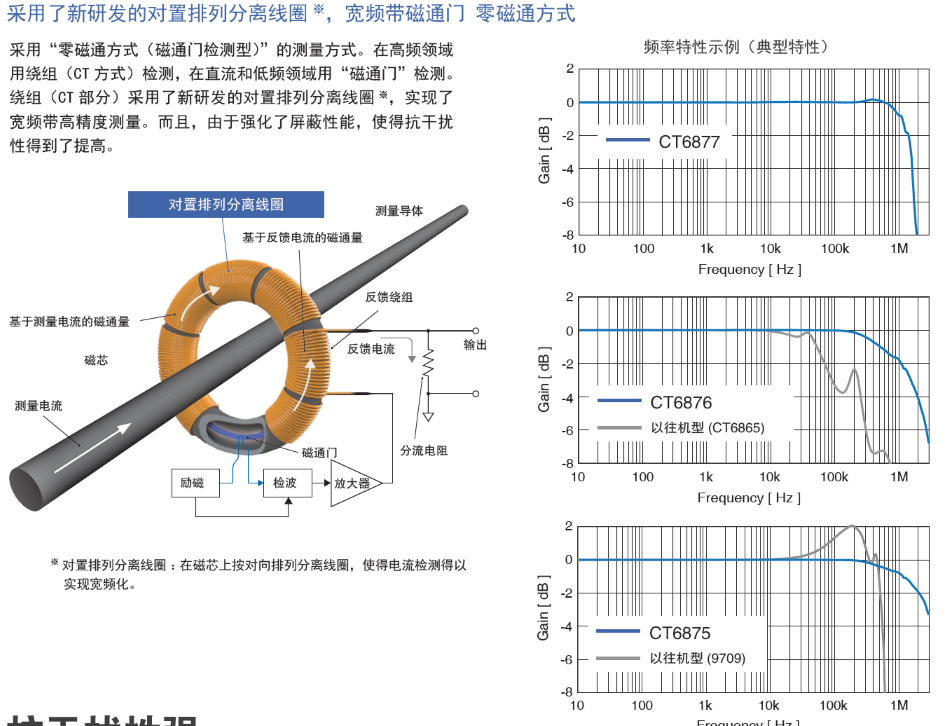

CT6876/CT6876-01追求高精度测量
● 比较适合用于EV，HEV等电动汽车的1000A大电流测量
● 通过加强屏蔽，测量干扰中的电流，提高抗干扰性能
● 平坦频率特性和CMRR性能实现较高精度测量
● 和我司以往产品相比，增强了耐环境特性，可用于-40〜85℃
● 实现了比我司以往产品更好的基本精度±0.04％和相位±0.1°
● 频带DC~2 MHz（幅度），DC~1 MHz（相位）的良好频率特性
● 可用于光伏发电，从电池充电/放电到逆变器输出端的燃料电池评估等
● 使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）
日本日置AC/DC电流传感器CT6876的技术参数：
|
额定电流 |
AC/DC 1000A |
|---|---|
|
zuida输入电流 |
降额范围内，zuida±1800 A peak（设计值，40°C 以下且20ms以内） |
|
频率特性 |
振幅：DC〜1.5 MHz (CT6876), DC〜1.2 MHz (CT6876-01) 相位：DC〜1 MHz |
| 基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.1° |
| 输出电压率 | 2 mV/ A ※测试仪的输出是通过传感器单元输出的AC + DC电压。请连接高输入阻抗电压输入设备，如1MΩ。 |
| 对地zuida额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
| 可测导体直径 | φ 36 mm以下 |
| 使用温湿度范围 | -40°C〜 +85°C, 80% rh以下 (无凝结) |
| 电源 |
由功率分析仪PW6001, PW3390或传感器单元CT9555、CT9556、CT9557供电 |
| zuida额定功率 | 7.5VA |
| 体积及重量 | 160 W × 112 H × 50 Dmm, CT6876: 950 g, 线长 3 m, CT6876-01: 1250 g, 线长 10 m |
| 附件 | 使用说明书 ×1, 标签带×6, 使用上的注意事项×1 |
可组合使用产品
| 适用产品/单元 | CT6876 |
|---|---|
| PW6001,PW3390 | ○ |
| 3390 | △（需要CT9901），CT比：2 |
| 3193系列 | △（需要CT9901），CT比：2 |
| 8971 | △（需要9318、CT9901），CT比：2 |
交流/直流电流传感器CT6876订货代码：
CT6876： 1000 A AC / DC，ME15W端子，3米（9.84 ft）电缆长度
CT6876-01：1000 A AC / DC，ME15W端子，10米（32.81 ft）电缆长度
